Abaqus academic licensing guidelines

ライセンス体系

Abaqusアカデミックライセンスは、ベースパッケージと追加ライセンスで構成されます。シミュレーション解析の作業フローに沿って、Abaqusで利用するライセンスについて詳しくご説明します。

シミュレーション解析の作業フロー

解析目的の明確化 ・解析によって何を知りたいのかを明確にする（例：応力分布、変形状態、温度分布等）
・材料力学・有限要素法の基礎知識
。
作業 詳細内容 Abaqus使用ライセンス 数量
プリ処理解析モデルの作成 ジオメトリ（解析対象の形状）作成　または
※CADシステムからAbaqus/CAEへの
（コンポーネントまたはアセンブリ）ジオメトリ転送		 SIMULIA Academic Research
Interactive Seats		 1
条件設定
材料定数、荷重条件、拘束条件等		 ※Associative Interface
Solidworks・CATIA
メッシュ分割
ジオメトリを有限要素分割する		 SIMULIA Academic Research
Interactive Seats
。
作業 詳細内容 Abaqus使用ライセンス 数量
ソルバによる解析
陰解法
陽解法		 解析の実行（解析計算）
作成した解析モデルを用いて解析を実行する（ジョブ投入）
*モデルの内容やマシンスペックによって解析時間は変動します		 SIMULIA Academic Research
Execute Tokens		 1
。
作業 詳細内容 Abaqus使用ライセンス 数量
ポスト処理 分析結果の評価
GUIを活用して結果を評価する		 SIMULIA Academic Research Interactive Seats 1

Abaqusアカデミックパッケージライセンス

初回導入時は、ベースライセンスとして、最初にベースパッケージ製品をご契約いただきます。
使い方によって、ユーザー数を増やしたい場合や、並列計算等をするためのライセンスが足りない場合は、ベースライセンスに別途オプション製品で必要なライセンス（ソルバー/プリポスト）を追加することが可能です。

追加ライセンス

ベースパッケージにライセンスを追加することで、使い方の選択肢が広がります。利用条件によってトークン消費数が異なります。

利用条件
  • 何人（ジョブ）同時にライセンスを利用するか
  • 並列計算の必要性（何Coreで計算するか）
  • Abaqus以外のExtendedソフトウェアとの組み合わせの有無

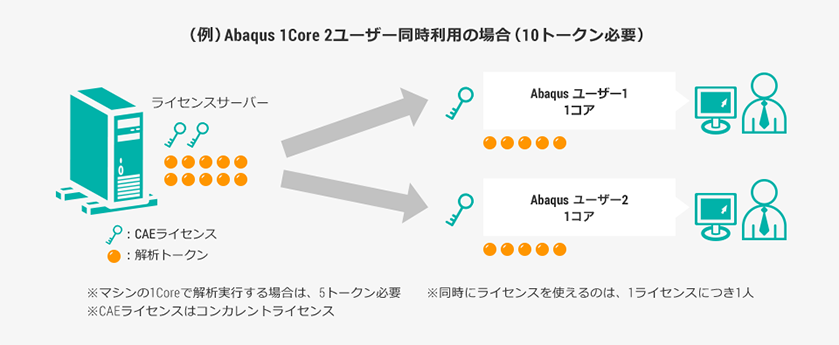

1. 何人（ジョブ）同時にライセンスを利用するか
Abaqusの解析ソルバのライセンスは、「トークン」制で管理されており、並列計算の実行や同時実行数の追加が可能になります。
複数のプリまたはポスト処理を同時に行う場合は、Abaqus/CAEのライセンスが同時実行のジョブ数必要です。
。
2. 並列計算の必要性（何Coreで計算するか）
Abaqusの並列計算実行に必要なTokenは下記の計算式で算出できます。
必要トークン数の計算式＝INT(5*「Core数」^0.422)　
※5×Core数の0.422乗→切り捨てにして整数にしたもの

並列計算時の消費トークン数
解析を実行する場合、使用するマシンのCore数、同時実行ジョブ数により、必要なトークン数が異なります。
並列計算時の必要トークン数は、以下の計算式で算出できます。

必要トークン数＝INT(5*「Core数」^0.422)

5×Core数の0.422乗→切り捨てにして整数にしたもの

並列数 1 2 3 4 6 8 16 24 32
Token 5 6 7 8 10 12 16 19 21
プリポスト機能のライセンス数
複数のプリポスト処理を同時に行う場合や、他のソフトウェアでGUIライセンスを利用する場合は、Abaqus/CAEのライセンスがジョブ数必要です。
3. Abaqus以外のExtendedソフトウェアとの組み合わせの有無

Abaqusと組み合わせて利用する場合は、それぞれのソフトウェアで必要ライセンス数の総和が必要です。

Abaqus
有限要素法解析
Isight
自動化・最適化ソフトウェア
Tosca
位相最適化ソフトウェア
fe-safe
疲労解析ソフトウェア
