ノンパラメトリック構造/流体最適化ソフトウェア

Tosca Structure / Tosca Fluidの概要

Tosca Structureは、業界標準の汎用有限要素ソルバー(Abaqus、ANSYS、MSC Nastran)と組み合わせて、柔軟性の高いトポロジー(位相)、サイジング、シェイプ(形状)、ビードを最適化する、ノンパラメトリック構造最適化ソフトウェアです。モデルのパラメータ化は不要で、既存の入力ファイルを用いて最適化を実施できます。ノンパラメトリックな形状変更で、非線形解析と疲労解析を考慮した最適化に効果を発揮します。

Tosca Fluidは、業界標準の数値流体力学(CFD)ソルバーと組み合わせてトポロジーを最適化する、ノンパラメトリック流体流動最適化用のモジュール型ソフトウェアシステムです。既存のシミュレーションファイルを用いて、大型のCFDモデルであっても最適化を実施できます。技術者が特定の設計空間と定義済みの流体解析タスクのみに基づいて製品設計を行えるよう、最先端の最適化テクノロジーを提供します。

Tosca と Isight との違い

Tosca Isight
“形”の最適化(移送、形状、寸法、ビード)問題向けにチューン ワークフロー構築と最適化のための汎用パッケージ
ノン・パラメトリック最適化 パラメトリック最適化
非常に多数の設計変数を取扱い可能(10万~100万変数) 10個~100個程度の比較的少数の設計変数
複数の目的関数は1つにスカラー化して扱う スカラー化を含む、十分な多目的最適化が可能
複合領域最適化が可能
特定用途向けの平易で効果的な最適化ツール 汎用性と柔軟性を重視した最適設計ツール

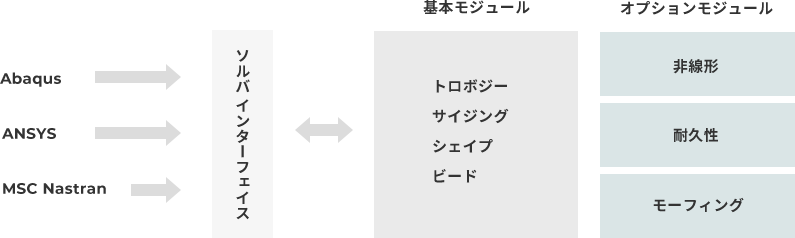

Tosca Structureの構成
Tosca Structureの構成。

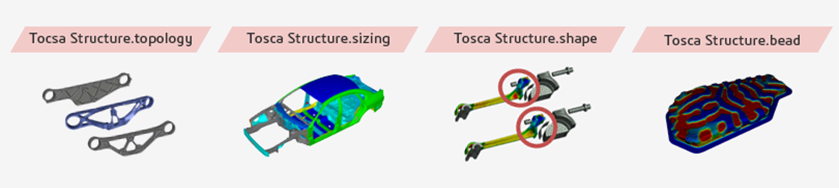

Tosca Structureの特徴
Tosca Structureの特徴。
Tosca Fluidの構成
Tosca Fluidの構成。

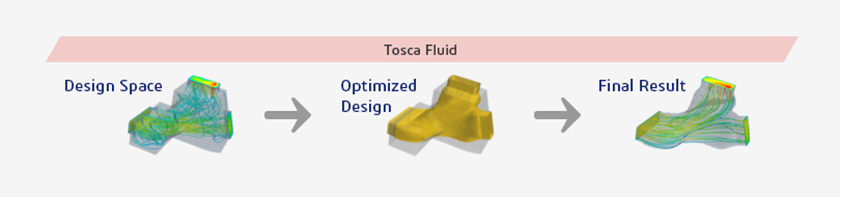

Tosca Fluidの特徴
。
