リアリスティック・シミュレーションのための完璧なソリューション

Abaqusとは

多くの設計開発部門では、様々なベンダーから設計評価項目に特化したツールを導入し、製品シミュレーションを実施しています。 しかし、複数のベンダー製品の使用は、効率性の低下や費用の増大につながります。
Abaqus Unified FEAは、スケーラブルな統合解析製品群を提供し、日常的な解析から高度なエンジニアリングの問題まで、多種多様な産業アプリケーションをカバーします。 自動車業界のエンジニアリングチームは、共通モデル・データ構造と統合されたソルバ・テクノロジーを使って、全車両荷重、動的振動、マルチボディ・システム、衝撃 / 衝突、非線形静的、熱的結合、音響-構造結合など様々な問題の検証を行っています。 多くの業界トップ企業が、プロセスとツールを統合し、非効率性を改善してコストを削減し、競争力を確保しています。

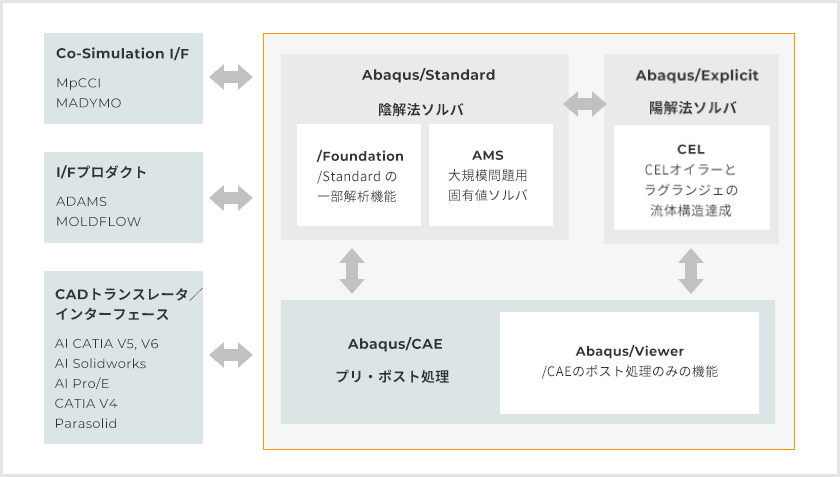

Abaqusの構成

Abaqus Unified FEAはオールインワンパッケージになっており、陽解法や陰解法、流体、電磁場など様々な解析を追加ソルバ(追加費用)無しで利用することが可能です。
。

ライセンス構成

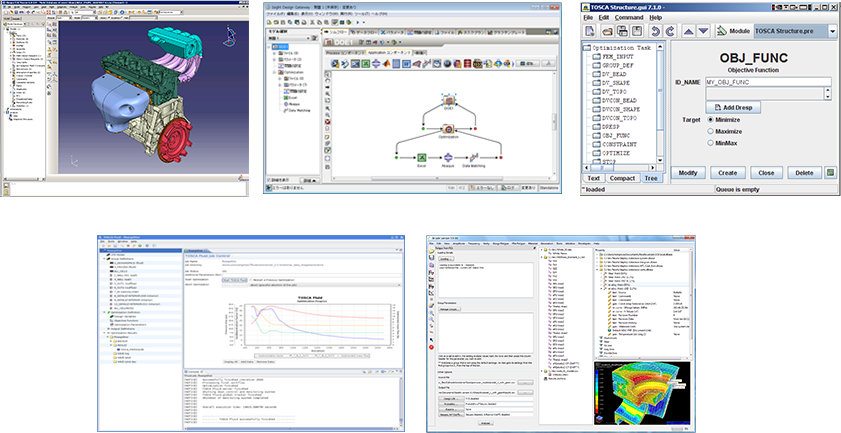

Abaqus Extended Packageで共有できる製品
SIMULIA。

Abaqus Extended Package

複数のSIMULIA製品を共用できるライセンス。2種類のライセンスから構成されます。

①プリポスト用のAbaqus/CAE Extended( QAX )ライセンス
Abaqus / CAE Abaqus Viewer Isight / Gateway fe-safe / Client Tosca / GUI
Abaqus / CAE
Abaqus Viewer
Isight / Gateway
fe-safe / Client
Tosca / GUI
。

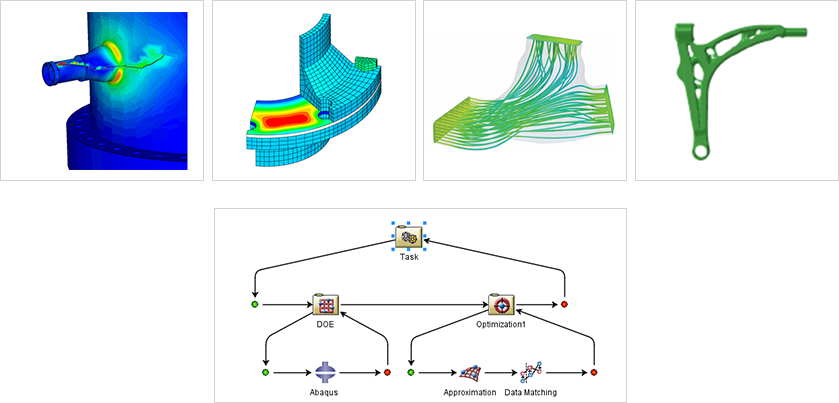

②解析実行用のAbaqus Extended Token( QXT )ライセンス
Product Extended Token
Abaqus/Standard(コア数=1 or 2) 5 or 6
Abaqus/Explict(コア数=1 or 2) 5 or 6
Abaqus/Foundation(コア数=1) 3
Isight 3 (※)
ワークフローで使用される手法とプレミアムコンポーネントの数によって使用Token数が決まります
fe-safe Fatigue Engine 7 (※)
Fatigue engine以外のオプション製品はQXTではカバーできません。個別のライセンスが必要です。
Tosca/Structure
(linear) (Topology/Sizing/Shape/Bead)
6 (※)
Toscaのトークン数は、解析ソルバーがAbaqusの場合は1トークン少なくなります
Tosca/Structure
(nonlinear) (Topology/Sizing/Shape/Bead)
9 (※)
Toscaのトークン数は、解析ソルバーがAbaqusの場合は1トークン少なくなります
Tosca/Fluid (Topology)
(コア数=1)
6 (※)
Toscaのトークン数は、解析ソルバーがAbaqusの場合は1トークン少なくなります
Tosca/Fluid (Topology)
(コア数=2~8/9~32)
9/11 (※)
Toscaのトークン数は、解析ソルバーがAbaqusの場合は1トークン少なくなります
。
Abaqus/Standard & Explicit 並列計算で必要なトークン数

Abaqus Token数は、ジョブの計算に使用されるコア数によって異なります。
必要トークン数の計算式=INT(5*「Core数」^0.422)
※5×Core数の0.422乗→切り捨てにして整数にしたもの

#of Core 1 2 3 4 6 8 16 24 32
#of Token 5 6 7 8 10 12 16 19 21
Token#/Core 5.0 3.0 2.3 2.0 1.7 1.5 1.0 0.8 0.7

Abaqus価格

フォームに必要情報を入力いただくことで、価格表(商用版)をダウンロードいただけます。

Abaqus価格表をダウンロードする
