CATIA ハイエンド3次元CAD

製品
CATIA

CATIA 3DEXPERIENCE
CATIA V5

製品の動作環境を考慮したモデリングを実現

CATIAは、自動車・飛行機をはじめ、家電・産業機械・エネルギーなど、多くの業種で利用実績を誇るダッソー・システムズ社製のハイエンド3D CADです。高い拡張性を持ち、製品企画から、設計、シミュレーション、製造までをカバーします。

CATIA 3DEXPERIENCE

CATIA 3Dエクスペリエンスは、高度なコラボレーション・プラットフォームを原動力とする生産性向上設計ソリューションです。ダッソー・システムズの各ソリューションを、高度なデータ連携のもと、共通のユーザー・インターフェースで活用できるよう、統合環境で提供しています。あらゆる業界のあらゆる規模の企業において、イノベーションを実現するために活用していただけます。

CATIAファンクション・ドリブン・ジェネレイティブ・デザイナー

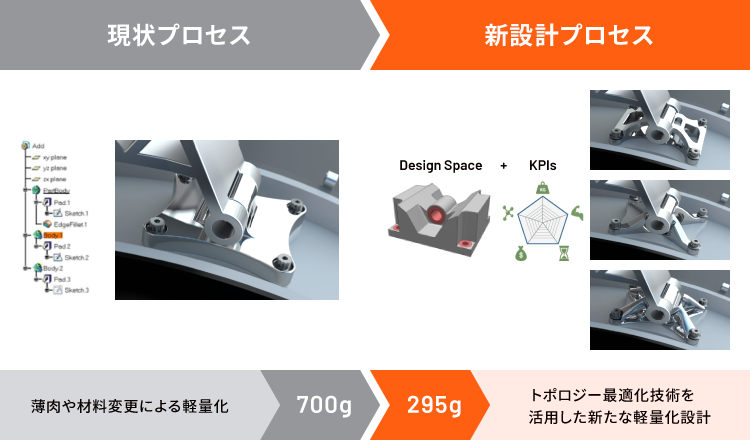

従来の知見を超えた部品軽量化を実現する、設計者向けCATIAソリューションです。既存の設計手法によるモデリングでは難しいハイレベルな軽量化を、新たな設計プロセスで実現します。

解決する課題

既存の設計知見をベースとしたモデルによる軽量化の限界
流用設計が主流であるゆえの、新たな価値をもった部品設計の限界
最適設計の実現を阻害する、非効率的な複数ツール使用の設計プロセス

CATIA GDE

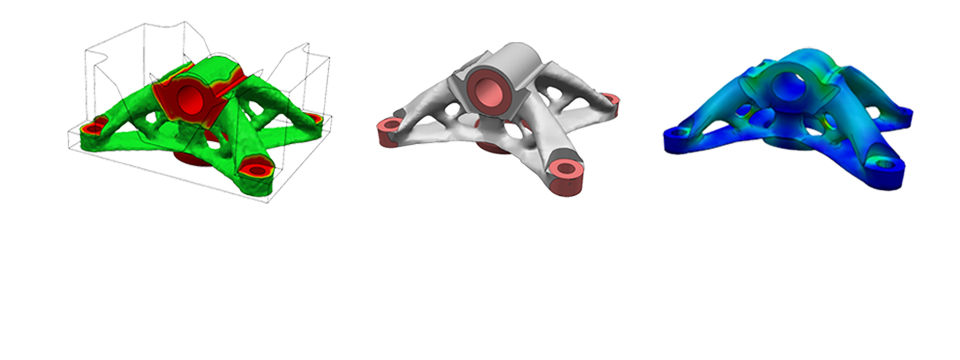

モデリングからシミュレーション、最適化を単一環境で実現

・高頻度で発生するコストのボトルネックを、最適化された部品を探索することで取り除き、効率的な製品設計を実現
・専門者でなくても、設計者が直感的に操作が可能
・機能主導による構成設計形状および有機的な形状の自動生成が可能
・設計者と解析技術者、製造技術者とのシームレスな協業を実現

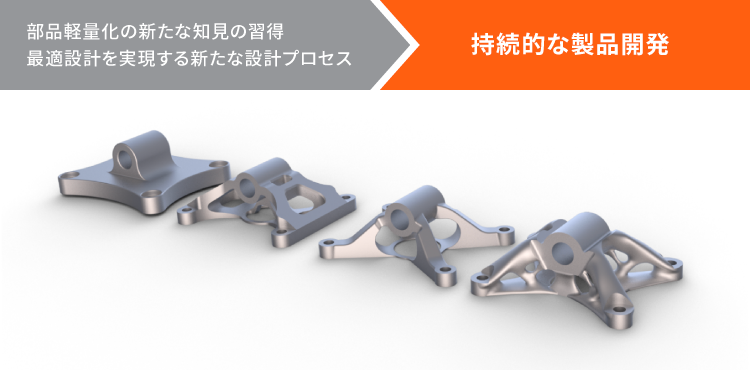

CATIA ファンクション・ドリブン・ジェネレイティブ・デザイナーの効果

部品軽量化の新たな知見の習得、最適設計を実現する新たな設計プロセスの導入によって、持続的な製品開発を実現します。

CATIA V5

CATIA V5 の基本パッケージおよび機能

パッケージ	対象
MD1	産業機器・装置などのメカニカル設計者
MD2	サーフェイスモデリング機能を活用するメカニカル設計者
HD2	匠形状モデリングまで行うメカニカル設計者

MD1（メカニカルデザイン1）: 多彩なフィーチャーを活用した3次元モデル作成、複数の部品から構成されるアセンブリ構造の生成と管理、2次元図面の作成など、3次元機械設計のための基本的機能を備えた標準パッケージ

MD2（メカニカルデザイン2）: 豊富なフィーチャーや、ワイヤーフレームとサーフェスを活用した3次元モデル作成、柔軟なアセンブリ高速付加機能を備えた大規模なアセンブリ構造の生成と管理、材料特性を持ったレンダリング機能、2次元図面の生成など、3次元機械設計のための多彩な機能を備えた標準パッケージ

HD2（ハイブリッドデザイン2）: 豊富なフィーチャーや、ワイヤーフレームとサーフェスを活用した3次元モデル作成、柔軟なアセンブリ高速付加機能を備えた大規模なアセンブリ構造の生成と管理、材料特性を持ったレンダリング機能、2次元図面の生成など、複雑かつ大規模な3次元機械設計に対応するパッケージ

各パッケージの機能一覧

機能	製品名	MD1	MD2	HD2
ソリッドモデリング	PD1, PDG	○	◎	◎
アセンブリ	AS1, ASD	○	◎	◎
3Dモデルから図面作成	GD1, GDR	○	◎	◎
図面の詳細化	ID1	○	○	○
ソリッド補完サーフェス	WS1	○
サーフェスモデリング	GS1, GSD		○	◎
レンダリング	RT1, RTR	○	○	○
IGES入出力	IG1	○	○	○
CADAMインターフェース	CC1	○	○	○
V4 インターフェース	V41, V4I	○	◎	◎
データ管理	TDM

必要構成および価格

Trigram	Product Name	PLC	ALC
MD1	CATIA – MECHANICAL DESIGN 1 Configuration	1,594,000	240,900
MD2	CATIA – MECHANICAL DESIGN 2 Configuration	2,706,000	379,000
HD2	CATIA – HYBRID DESIGN 2 Configuration	4,253,000	595,500
