Abaqus/Standard 陰解法ソルバ

陰的解法がベース
Abaqus/Standardは、幅広い種類の線形と非線形の問題に対し陰解法の手法を用いて解くプロダクトで、構成部品の静的、動的、熱的、電気的および電磁気的な応答を求めることができます。正確な応力解が重要な、静的あるいは低速の動的事象に最適です。
自転車フレーム応力
クリップ挿入
はんだ接合の疲労
ガスケットシール
ヒューズ温度分布
タイヤノイズ
シャフトシール挿入

Abaqus/Explicit 陽解法ソルバ

陽的時間積分がベース

Abaqus/Explicitは、陽的時間積分によって連続体と構造材の非線形動的過渡応答解析を行うプロダクトです。衝突問題など、短時間の過渡的な動的現象をモデル化するのに適しており、接触状態が変化する非線形性の強い問題に対しても効率的な解析が実現できます。

ブロー成型
深絞り成型
容器のコンベアシステム
爆発荷重
エアバッグの展開
回転圧延
エネルギー吸収

Abaqus/CAE 専用プリポストプロセッサ

Abaqusの解析を迅速に効率よく作成、編集、モニタ、診断、可視化するための実行環境 (Complete Abaqus Environment) です。シンプルで一貫したグラフィカルインターフェース上でほとんどの解析条件を設定でき、多彩な結果処理機能を提供します。
Tosca Structure および fe-safe のポストプロセッサとしても使用可能です。

Tosca の結果処理
fe-safe の結果処理

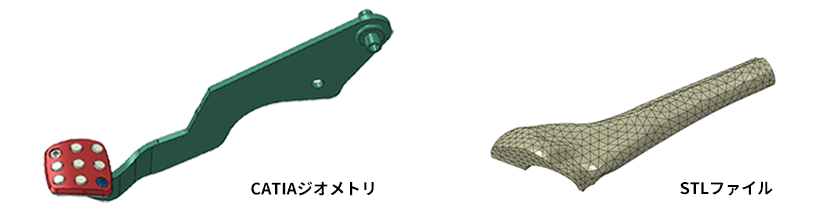

形状のインポート

CAD ジオメトリのダイレクトインポート (追加ライセンス)

CATIA V4, CATIA V5, Parasolid, Pro/ENGINEER, NX

ニュートラルファイルのインポート

ACIS, IGES, STEP, VDA-FS

メッシュデータとしてのインポート

・ジオメトリ情報ではない
・Abaqus 入力ファイル,
・Abaqus 出力データベースファイル
・Nastran バルクデータファイル
・ANSYS 入力ファイル
・STL ファイル
メッシュ分割自動 (1/2)　ロバストかつ柔軟な分割機能を豊富に用意

自動 3 次元 4 面体メッシュ分割

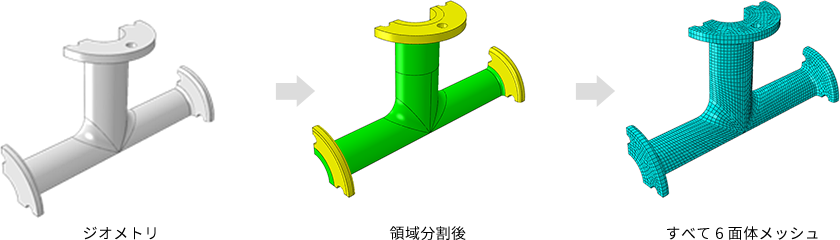

3 次元 6 面体メッシュ分割

・事前の手作業による領域分割を行うことで、自動化できる
・カラー表示により自動化可能かどうか判断しやすい

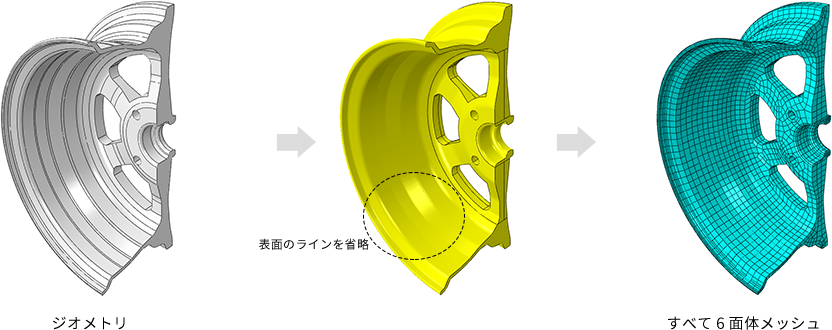

仮想トポロジー機能

CAD ジオメトリに存在するフェイスやラインを、メッシュ分割のために省略できる
ほとんどのAbaqus解析設定が可能
  • 一般的な設定： 材料特性、解析プロシージャ、荷重、境界条件、接触定義
  • XFEM の設定
  • 複合材の定義：複合材レイアップ機能により、定義が容易
  • Abaqus 間の co-simulation の設定
  • サブモデリングの設定
  • コネクタ要素の定義
複合材レイアップ
結果表示
  • 多様な結果表示に対応：　一般的な出力変数 (応力、ひずみ、変位等) 以外 、要素の状態、損傷変数、誤差指標、…
  • 切断面表示
  • アニメーション作成
  • 値の測定
  • グラフ作成 X-Y プロット、パスプロット
接着状態変数のコンター図
パスプロット

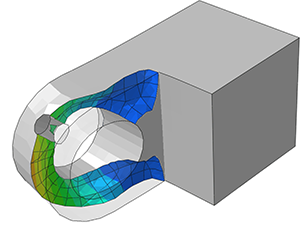

応力等値面での切断面表示
拡張性
  • マクロによる繰り返し作業の自動化
  • ワークフローを実装した専用アプリケーションの作成
  • オープン標準の Python スクリプト言語の利用
  • ドラッグ & ドロップの GUI ビルダ

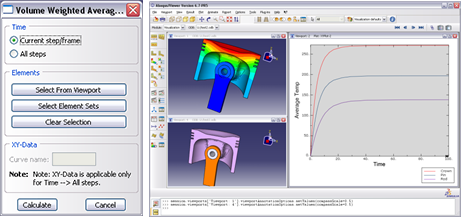

作成したポスト処理ツール
専用アプリケーション

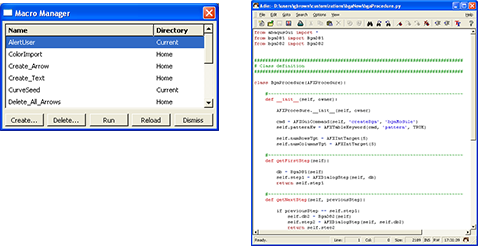

マクロマネージャとスクリプト
