Simpack 応力計算・疲労解析 業界・製品別モジュール
LOADS Static

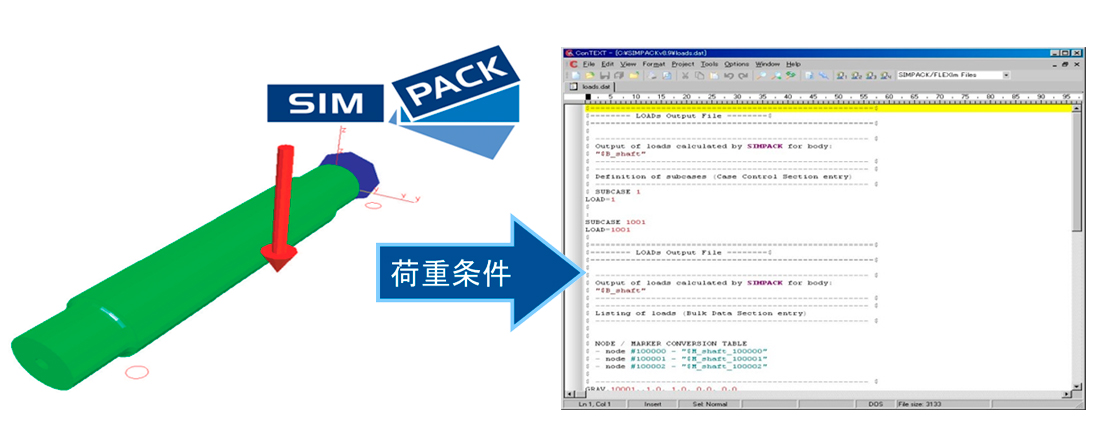

弾性体パーツの各部にかかる荷重および剛体運動の速度・加速度を荷重条件ファイルとして出力し、FEM ツールで準静解析を行って応力やひずみを算出するためのツールです。弾性体にかかる荷重の周波数が固有振動数より十分に低い場合に有効です。
LOADS Stress&Strain

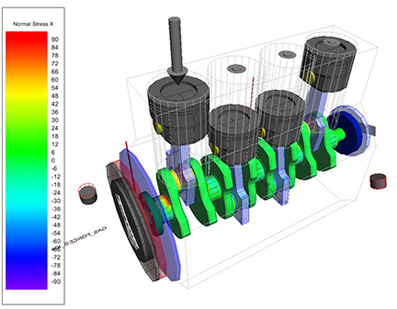

FEM ツールで算出された弾性体の自由振動モードおよび荷重入力点への単位静荷重ケースの応力と、Simpack が算出したモード振幅および入力荷重をもとに、応力リカバリーを実施して弾性体の動的な応力を算出するためのツールです。
LOADS Durability

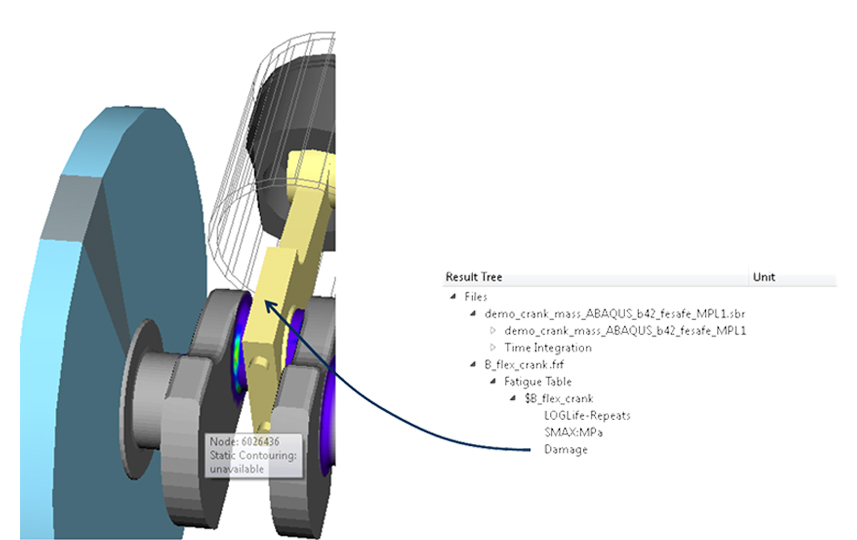

Simpack によって算出された弾性体のモード振幅および入力荷重の時刻歴データとFEMFAT MAX のチャンネルファイルを出力し、FEM ツールで算出された応力と合わせて、FEMFAT による応力リカバリーを実施して疲労損傷度や疲労安全率を評価するためのツールです。
